研華工控機拆卸步驟：

1、首先要關閉電源。

2、拆下顯示器插頭、網絡線插頭、鍵盤鼠標插頭及打印機信號線插頭。

3、打開工控機機蓋。

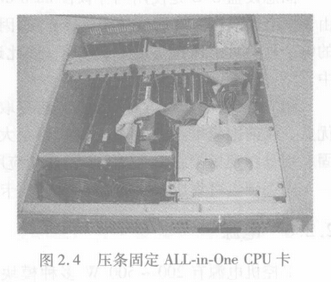

4、把壓條卸下(如圖2．4)，壓條主要用來固定ALL-in-One CPU卡，同時可以在上面固定通信模塊等部件。

5、拆除驅動器信號線，串口、并口信號線，各類信號線的紅線對應插腳的一腳。

6、按序拆下ALL-in-One CPU卡、各類PCI或ISA卡；此時可以拆下ALL-in-One CPU卡上的CPU模塊、內存條等部件。

7、底槽與電源之間的接線也可以拆離，底槽、電源、硬盤、軟驅、光驅等部件都可以拆下。
