一、工控機RS-232 接口

(1) RS-232 的衍生

在串行通訊 時，要求通訊兩邊都選用一個規范接口，使不同的設備能夠方便地銜接起來進行通訊。RS-232-C接口（又稱EIA RS-232-C）是目前最常用的一種串行通訊接口 。（“RS-232-C”中的“-C”只不過表明RS-232的版別，所以與“RS-232”簡稱是相同的）它是在1970 年由美國電子工業協會（EIA）聯合貝爾體系、調制解調器廠家及計算機終端生產廠家一起擬定的用于串行通訊 的規范。它的全名是"數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術規范"該規范規則選用一個25 個腳的DB-25 銜接器，對銜接器的每個引腳的信號內容加以規則，還對各種信號的電平加以規范。后來IBM的PC 機將RS-232 簡化成了DB-9 銜接器，然后變成事實規范。而工業操控的RS-232 口一般只運用RXD、TXD、GND 三條線。

(2)RS-232 接口的電氣特性

在RS-232-C 中任何一條信號線的電壓均為負邏輯關系。即：邏輯"1"為-3 到-15V；邏輯"0"為+3 到+15V 。RS-232-C 最常用的9 條引線的信號內容如下所示



DB-9  1  2  3  4  5  6  7  8  9

DB-25 8  3  2 20  7  6  4  5  22

規格DCD RXD TXD DTR GND DSR RTS CTS RI

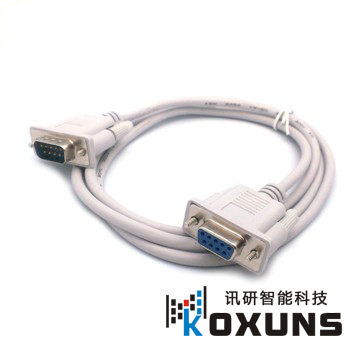

(3) RS-232 接口的物理構造

RS-232-C 接口銜接器一般運用型號為DB-9 插頭座,一般插頭在DCE端,插座在DTE端.

PC 機的RS-232 口為9 芯針插座。而波士RS-232/RS-485轉換器的RS-232 為DB-9 孔插頭。一些設備與PC 機銜接的RS-232 接口,因?yàn)椴贿\(yùn)用對方的傳送操控信號,只需三條接口線,即"發送數據TXD"、"接納數據RXD"和"信號地GND"。RS-232 傳輸線選用屏蔽雙絞線。





（4）RS-232 傳輸電纜長度

由RS-232C 規范規則在碼元畸變小于4%的情況下，傳輸電纜長度應為50 英尺，本來這個4%的碼元畸變是很保存的，在實踐使用中，約有99%的用戶是按碼元畸變10-20%的規模工作的，所以實踐運用中最大間隔會遠超過50英尺，美國DEC公司曾規則答應碼元畸變?yōu)?0%而得出下面試驗成果。其間1 號電纜為屏蔽電纜，型號為DECP.NO.9107723 內有三對雙絞線，每對由22# AWG 構成，其外覆以屏蔽網。2 號電纜為不帶屏蔽的電纜。型號為DECP.NO.9105856-04是22#AWG 的四芯電纜。

DEC 公司的試驗成果

波特率bps  1號電纜傳輸間隔（米） 2號電纜傳輸間隔（米）

 110         1500                     900

 300         1500                     900

 1200        900                      900

 2400        300
