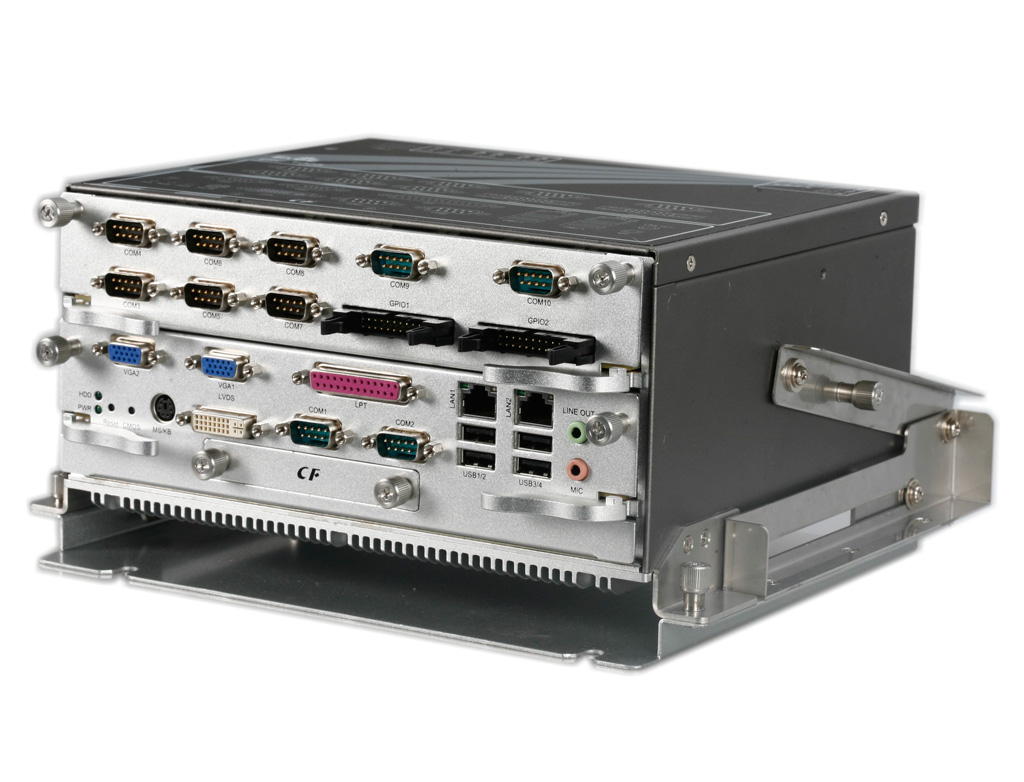

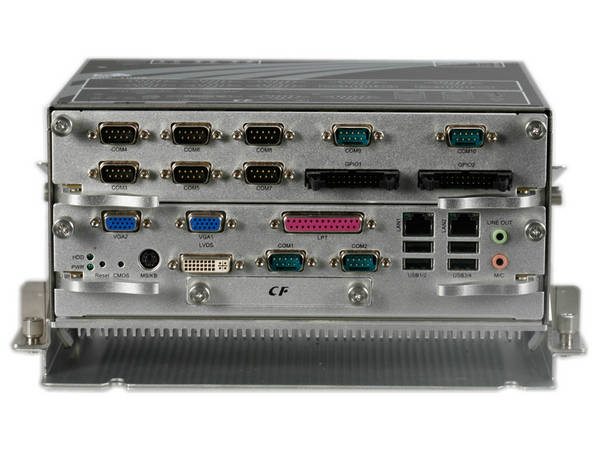

行業專用整機ERC-1005
概述：
ERC-1005是一款無風扇低功耗整機，板載Intel@ ATOM™ D525/N455 處理器,整機系統架構采用模塊板+背板設計方案，各模塊之間連接采用歐式插針連接，保證高可靠性的運行環境；無風扇低功耗設計，機殼采用鈑金件+鋁合金結構，外形尺寸小巧，結構緊湊，充分考慮散熱和接口的可擴展性；具有優良的密封防塵、散熱與抗振性能，是一款面向軌道交通、工業現場自動化控制的嵌入式整機。
產品特征：
? 可抽拉、模塊化、高可靠性
? 提供現場需要多種應用接口
? 滿足超多個存儲種類
? 超簡易的安裝、維護
? 全密封無風扇設計
規格：
|
系統配置 |
處理器 | Intel@ ATOM™ D525 1.8GHz /N455 1.66GHz |
| 芯片組 | Intel@ ATOM™ D525/N455 + ICH8M | |
| 內存 | 2GB DDRIII 內存，最大支持2GB 內存 | |
| 觸摸屏 | 5線電阻式觸摸屏 | |
| 顯示性能 | VGA | 2個，VGA1（分辨率2048×1536）；VGA2（分辨率1280×800） |
| LVDS | 1 個單通道LVDS（采用DVI 連接器）（分辨率1280 x800） | |
| I/O接口 | 網口 | 2個10/100/1000Mbps RJ45網口，LAN1支持網絡喚醒 |
| 串口 | 10個RS-232串口，其中3個RS-232/422/485接口 | |
| LPT | 1個LPT1個LPT | |
| USB | 6個USB2.0接口 | |
| PS/2 | 1 個KB/MS | |
| GPIO | 32 路 GPIO（其中16 路為隔離GPIO） | |
| 音頻 | 1組音頻接口，支持MIC-IN/LINE-OUT | |
| CF | 1個CF卡接口 | |
| 工作環境 | -20℃～65℃；(CF卡、電子盤) | |
| -5℃～ 50℃（監控級機械硬盤） | ||
| -5℃～ 40℃ ( 機械硬盤) | ||
| 5%～ 90% 40℃（非凝結狀態） | ||
| 存儲環境 | -40℃～60℃ ； 5%～90% 40℃（非凝結狀態） | |
| 電源 | DC24V（12V~24V）輸入，可選配AC 100-240V 電源適配器 | |
| 外形尺寸(W×H×D) | 245mm（W）×117.8mm(H)×196mm(D) | |
訂貨信息：
| 料號 |
型號 |
描述 |
|
|
ERC-1005-01 |
低功耗無風扇嵌入式整機ATOM N455 1.6G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/4G CF/DC12~24V 輸入/ 活動可翻轉90°支架 |
|
0010-041931 |
ERC-1005-02 |
低功耗無風扇嵌入式整機ATOM D525 1.8G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/4G CF/DC12~24V 輸入/ 活動可翻轉90°支架 |
|
0010-042451 |
ERC-1005-03 |
低功耗無風扇嵌入式整機ATOM D525 1.8G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/500G 硬盤/DC12~24V 輸入/90W適配器/ 固定支架 |
|
0010-044381 |
ERC-1005-04 | 低功耗無風扇嵌入式整機ATOM D525 1.8G/2G 內存/10 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/ 監控級500G 硬盤/DC12~24V 輸入/90W適配器 |
| 1100-003351 | 適配器組件 | 60W/FSP060-DBAB1/ 接線端子/ 端子頭 |
