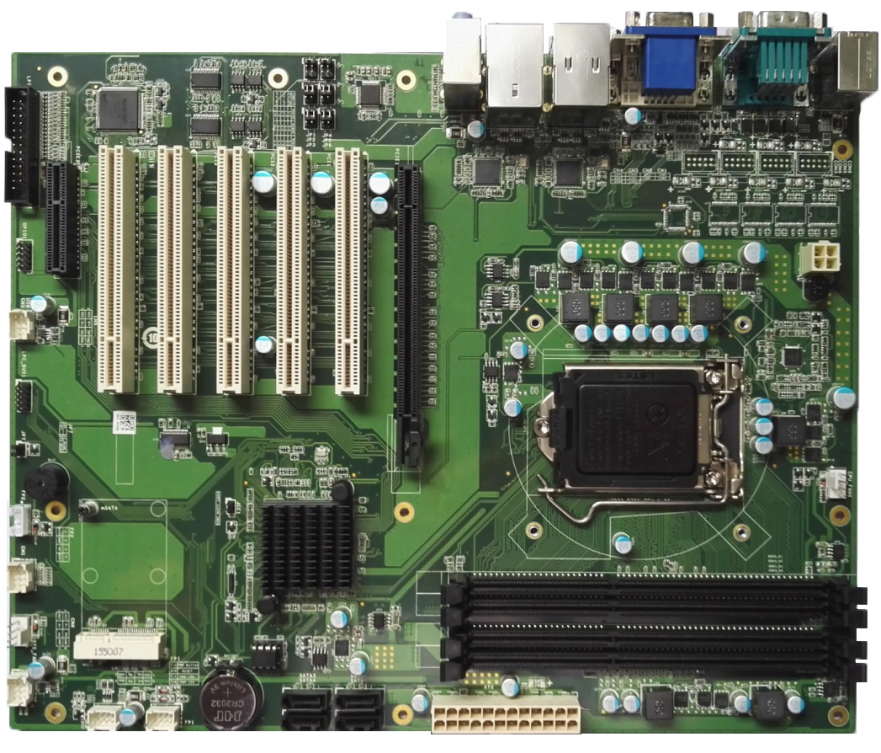

訊研工控機主板EBC-8008-B75

訊研工控機主板EBC-8008-B75概述：

主板采用Intel B75系列芯片組，符合標準ATX主板規范，具備行業需求的不同接口，能廣泛應用于自動化生產及檢測（如蘋果設備生產）、銀行安防監控系統、智能樓宇管理系統（IBMS）、綜合保安管理系統（ISMS）、綜合交通管理系統（ITMS）、地鐵綜合監控系統、家庭智能化系統、呼叫中心系統、公共安全錄音系統、各行業指揮調度中心、機器視覺（如自動化檢測、圖像自動分析處理）、工作站、保險、證券等行業錄音監聽監控系統等。


主要特點：

◆采用高密度PCB層壓結構，充分保證信號屏蔽、提高系統穩定性
◆接口防靜電設計，有效保護系統核心部件，增強系統可靠性
◆卡扣式接口設計，提高接口連接可靠性，易于系統維護
◆嵌入式智能系統狀態監控技術，便于系統管理、故障分析、預警及恢復
◆采用Intel 網絡芯片，保證數據傳輸的高速穩定
◆采用B75芯片組，具有原生PCI總線資源，保證PCI總線兼容性

產品規格：

處理器	支持LGA1155 Gen 3 i3/i5/i7 CPU、支持Pentium/Celeron CPU
芯片組	Intel B75
內存	最多可提供4×240PIN DDR3 1333/1600MHz DIMM內存插槽，單根8GB，最大支持32GB
顯示接口	支持1×DVI-D,1×VGA，支持單獨顯示、雙顯復制、雙顯擴展輸出；VGA支持最大分辨率2048×1536@75HZ，32bit色深，DVI支持最大分辨率1920×1200@60HZ
音頻	采用HDA 標準，支持后面板Mic-in,Line-in,Line-out
網絡	提供2×Intel 10/100/1000Mbps網絡接口
存儲器	提供4×SATA 接口（SATA1支持SATA3.0 標準）,1×mSATA插槽可配置成Mini-PCIe
I/O接口	6×COM，可擴展10×COM，其中COM1/2 支持RS-232/422/485 模式選擇 8×USB2.0 接口，后面板提供4×USB3.0 接口 1×PS/2 鍵盤接口，1×PS/2鼠標接口 1×8-bit GPIO 1×LPT接口
擴展總線	提供1×PCIe x16，支持PCIe 3.0規格； 提供1×PCIe x4，支持PCIe 2.0規格； 提供1×mSATA，可配置成Mini-PCIe； 提供4×32位原生PCI，支持PCI Rev2.3標準.
工作溫度	-10℃～60℃；10%～90%（非凝結狀態）
儲存環境	-20℃～80℃, 10%～90%（非凝結狀態）
看門狗	255級，可編程秒/分，支持超時中斷或系統復位
電源	采用ATX電源，支持S0、S1、S4、S5
尺寸(L×W)	305mm ×244mm
