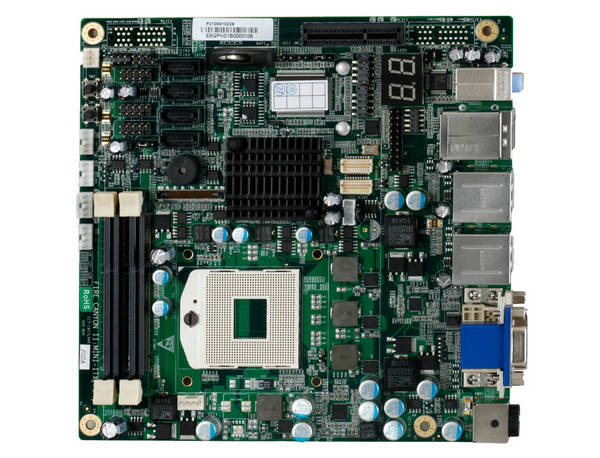

Intel® QM67芯片組低功耗、高性能 Mini-ITX主板 EC7-1817LNAR
概述：
EC7-1817LNAR是基于Intel® QM67 PCH 推出的一款高性能 MINI-ITX 主板 , 支持最新的 Ivy Bridge、Sandy bridge 處理器， 支持VGA/DVI/HDMI/Display port/Embedded display port/雙通道LVDS(18/24bit)單顯和組合雙顯功能,1個PCIE X4插槽，1個Mini PCIe插座，該產品主要面向的市場為高端視頻監控、小型圖形工作站、野外勘探移動便攜設備等。
產品特征：
? 支持Intel rPGA 988封裝的 Ivy bridge、Sandy bridge核心的 mobile CPU
? 提供2個204PIN DDR3 內存插槽，最大可支持16GB容量
? 支持VGA、DVI、HDMI、Display Port多種顯示方式
? 支持12xUSB2.0,2個串口,4xSATA,1x8bit GPIO
? 支持1xMini PCI_E和1xPCI_Ex4
產品特征：
| 處理器： |
支持Intel® rPGA988 封裝的Ivy bridge、Sandy bridge核心的 Mobile SV NON-ECC 處理器。如Intel® Core™ i7、Intel® Core™ i5、Intel® Core™ i3 和 Intel® Celeron® Processor 等型號。 |
| 芯片組： |
Mobile Intel® QM67 chipset |
| 內存： |
提供 2 條 204Pin DDRⅢ SO-DIMM 內存插槽，支持 Un-buffered NON-ECC，支持雙通道功能。單條內存插槽可支持最大8GB 1066/1333/1600內存，總支持最大內存容量16GB |
| 顯示接口： |
采用Intel® CPU內置集成圖形控制器顯示芯片；支持VGA+LVDS、VGA+Display Port、VGA+HDMI、VGA+DVI顯示；支持熱插拔功能；都為同步輸出; VGA最大支持2048×1536@75HZ，32bit色深；Display port最大支持2560×1200@60HZ；DVI和HDMI最大支持1920×1200@60HZ |
| 音頻： |
采用HDA標準，支持 MIC-IN/LINE-IN/LINE-OUT功能 |
| LAN： |
提供1個10/100/1000Mbps網絡接口，LAN1可支持網絡喚醒功能 |
| 存儲器： |
提供 4 個SATA 接口 |
| I/O接口： |
提 供 2 個RS-232串口；提供 12 個USB2.0 接口；提供 1 個8 路數字I/O 接口 |
| 擴展總線： |
提供了1xMini PCI_E和1xPCI_Ex4插槽 |
| 工作環境： |
0℃～60℃；5%～95%（非凝結狀態） |
| 儲存環境： |
-40℃～80℃；5%～95%（非凝結狀態） |
| 看門狗： |
支持 255 級，可編程按分或秒；支持看門狗超時中斷或復位系統 |
| 電源： |
單 12V電源輸入 |
|
操作系統： |
Windows 7 、Windows XP、Linux |
| 尺寸（W×D）： |
170mm×177.8mm |
