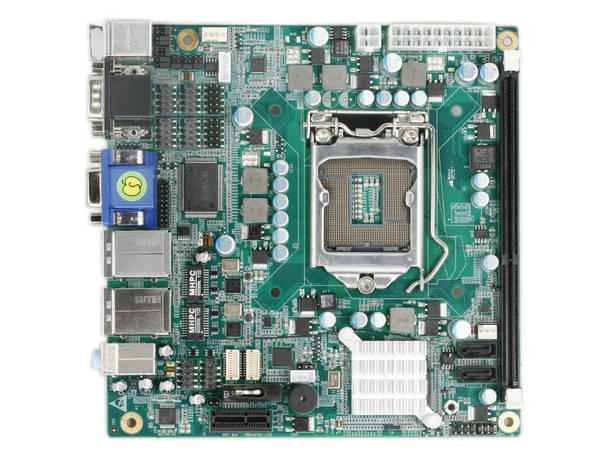

Intel? B65/H61高性能Mini-ITX主板 EC7-1819V2NA
- 本站編輯:xghl發布日期：2014-10-30 10:13 瀏覽次數：
-
概 述
EC7-1819V2NA是一款采用Intel® B65芯片組，兼容Intel® H61芯片組的高性能 Mini-ITX主板；提供VGA、HDMI、DVI及LVDS 4種顯示接口（LVDS接口為預留接口），可實現任意組合雙顯；提供PCIe及Mini-PCIe擴展能力，支持LPC擴展功能，有豐富的接口和擴展選擇空間。該產品不僅性能高、功能齊全，而且尺寸較小，更適合現行ATM、POS、NET、Media等行業的嵌入式需求。
產品規格
| 處理器： |
支持Intel® Socket LGA1155 封裝的2nd /3rd Generation Intel® Core™ Desktop Processor Family and E3-1200 series UP Workstation Processors |
| 芯片組： |
B65/H61 |
| 內存： |
提供1 條240 Pin DDR3 內存插槽，支持最大內存容量為4GB |
| 顯示接口： |
支持獨立雙顯CRT+LVDS、HDMI+LVDS、DVI+LVDS、CRT+DVI、CRT+HDMI； 支持熱插拔功能；同步輸出；LVDS接口為預留接口。VGA最大支持2048×1536@75HZ，32bit色深；LVDS最大支持1920×1080@60HZ；DVI和HDMI最大支持1920×1200@60HZ |
| 音頻： |
采用HDA標準，支持 MIC-IN/LINE-IN/LINE-OUT |
| LAN： |
提供2個10/100/1000Mbps網絡接口，LAN1可支持網絡喚醒功能 |
| 存儲器： |
提供 2 個SATA 接口。主板芯片組為B65芯片組時：SATA1 為SATA 3.0 接口，SATA2 為SATA 2.0 接口；H61芯片組時，SATA1和SATA2都為SATA 2.0接口 |
| I/O接口： |
提供 6 個串口， 其中COM1/COM2 支持RS-232/RS-485 模式選擇；COM3/COM4/COM5 為帶電串口；提供 8 個USB2.0 接口；提供 1 個PS/2 鍵盤/鼠標接口；提供 1 個8 路數字I/O 接口 |
| 擴展總線： |
提供了1xMini PCI_E和1xPCI_Ex1插槽 |
| 工作環境： |
0℃～60℃；40%～95%（非凝結狀態） |
| 儲存環境： |
-20℃～75℃；40%～95%（非凝結狀態） |
| 看門狗： |
支持 255 級，可編程按分或秒；支持看門狗超時中斷或復位系統 |
| 電源： |
ATX電源 |
|
操作系統： |
DOS、Windows 7 、Windows XP、Linux |
| 尺寸（W×D）： |
177 mm × 170 mm × 44.1 mm |
